Czym jest filtr DPF i skąd się wziął?
Filtr DPF (Diesel Particulate Filter, po polsku: filtr cząstek stałych) to element układu wydechowego silnika diesla, którego zadaniem jest wychwytywanie sadzy ze spalin przed jej emisją do atmosfery.
Sadza to nie tylko problem ekologiczny. Mikroskopijne cząstki węgla o średnicy poniżej 2,5 mikrometra (PM2,5) wnikają głęboko do płuc i są bezpośrednio powiązane z chorobami układu oddechowego, sercowo-naczyniowego i nowotworami. Silniki diesla bez filtra emitują ich wielokrotnie więcej niż benzynowe.
Właśnie dlatego Unia Europejska wprowadziła normę Euro 5, obowiązującą od września 2009 roku dla nowych typów pojazdów, która drastycznie ograniczyła dopuszczalną emisję cząstek stałych — do 0,005 g/km. Przy takim limicie praktycznie żaden silnik diesla nie jest w stanie go spełnić bez DPF. Stąd filtr stał się standardem.
Część producentów — BMW, PSA (Peugeot/Citroën), Volkswagen — montowała DPF już od wczesnych lat 2000., jeszcze przed Euro 5. Jednak masowe upowszechnienie nastąpiło właśnie wraz z wprowadzeniem tej normy. Jeśli masz diesla produkowanego po 2009 roku, z bardzo dużym prawdopodobieństwem masz filtr DPF lub jego odpowiednik FAP.
—

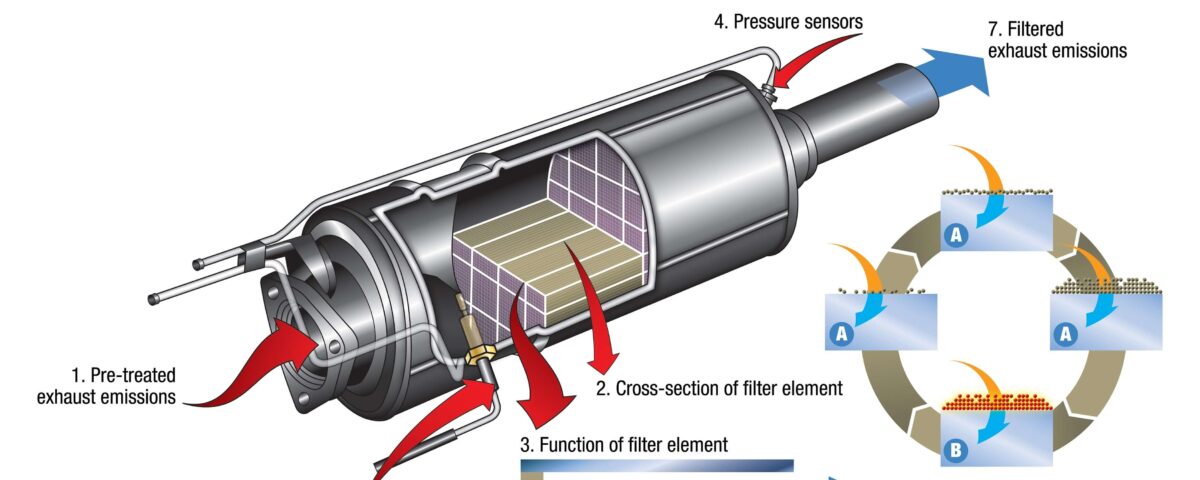

Budowa filtra DPF — co siedzi w tej metalowej obudowie?
Zewnętrznie filtr DPF wygląda niepozornie: metalowa obudowa ze stali nierdzewnej, nieco większa od katalizatora, zamontowana w układzie wydechowym, zazwyczaj bezpośrednio za nim lub zintegrowana w jeden element.
W środku kryje się jednak precyzyjna ceramiczna struktura. Wyobraź sobie prostopadłościenny blok z tysięcy równoległych kanalików — jak wiele ołówków ułożonych obok siebie. Każdy kanalik ma przekrój kwadratowy i wymiary rzędu 1–2 mm. Taka struktura nosi nazwę plastra miodu (honeycomb) i nadaje filtrowi maksymalną powierzchnię kontaktu przy minimalnej objętości.
Materiał ceramiczny: kordieryit lub węglik krzemu
Rdzeń ceramiczny wykonany jest z jednego z dwóch materiałów:
- Kordieryit (2MgO·2Al2O3·5SiO2) — tańszy, lżejszy, ale mniej odporny na wysokie temperatury. Stosowany głównie w mniejszych silnikach i pojazdach osobowych niższej klasy. Wytrzymuje do około 1000°C.
- Węglik krzemu (SiC) — droższy, cięższy, ale znacznie trwalszy termicznie. Wytrzymuje do 1400°C i jest odporny na gwałtowne zmiany temperatury (thermal shock). Stosowany w większości nowoczesnych DPF w samochodach osobowych i dostawczych klasy premium.
Obydwa materiały mają porowatą strukturę ścianek — to właśnie ta porowatość pozwala na filtrację.
Zasada zamkniętych kanałów
Tu kryje się kluczowy pomysł inżynierski. Kanaliki ceramicznego rdzenia są naprzemiennie zaślepione: jeden jest otwarty od strony wlotu i zamknięty od strony wylotu, następny — odwrotnie. Wzorzec ten przypomina szachownicę patrzącą od czoła filtra.
Spaliny wchodzą do otwartych kanalików, ale nie mogą wydostać się prosto na drugą stronę — są zmuszone przeniknąć przez porowatą ściankę do sąsiedniego kanaliku i dopiero stamtąd wyjść. W trakcie tego przejścia przez porowaty ceramiczny mur cząstki sadzy zostają zatrzymane — są za duże, by przedostać się przez mikropory. Gazy oczyszczone z sadzy trafiają do tłumika i dalej do atmosfery.
Ta zasada nosi nazwę wall-flow (przepływ przez ściankę) i jest fundamentem działania każdego DPF.
Powłoka katalityczna
Powierzchnia kanalików nie jest gołą ceramiką. Pokryta jest cienką warstwą katalityczną zawierającą metale szlachetne — głównie platynę i pallad (w ilościach rzędu kilku gramów, stąd wysoka cena filtrów). Powłoka ta pełni podwójną rolę:
- Utlenia tlenek węgla (CO) i węglowodory (HC) do mniej szkodliwych form — funkcja klasycznego katalizatora utleniającego (DOC).
- Obniża temperaturę zapłonu sadzy, umożliwiając jej spalenie już w trakcie jazdy autostradowej — to podstawa regeneracji pasywnej, o której piszemy niżej.
—
Jak DPF filtruje spaliny — od wlotu do wylotu
Wyobraź sobie przekrój filtra DPF w trakcie pracy silnika:
- Gorące spaliny z silnika (temperatura: 150–400°C przy normalnej jeździe miejskiej) wpadają do filtra od strony wlotu.
- Wchodzą do otwartych kanalików. Wolne cząsteczki gazu (CO2, NOx, para wodna) przechodzą przez porowate ścianki bez problemu — są zbyt małe, by zostać zatrzymane.
- Cząstki sadzy (średnica 10–500 nanometrów) zderzają się ze ściankami porów i przylegają do nich. Z czasem na powierzchni ścianek tworzy się coraz grubsza warstwa sadzy — tzw. ciasto filtracyjne (filter cake).
- Oczyszczone gazy wychodzą przez sąsiednie kanaliki na stronę wylotową i trafiają do tłumika.
Sprawność filtracji jest wysoka: nowoczesny DPF wychwytuje ponad 99% cząstek stałych przy normalnych warunkach pracy. Przed Euro 5 silnik diesla emitował 0,025–0,045 g/km cząstek stałych. Z DPF ta wartość spada do poniżej 0,005 g/km — różnica ponad 5–10-krotna.
—
Regeneracja pasywna — gdy autostrada robi za piec
DPF nie byłby praktycznym urządzeniem, gdyby wymagał regularnej ręcznej obsługi. Projektanci rozwiązali ten problem elegancko: sadzę można spalić w temperaturze powyżej 550–600°C — i właśnie tyle generują spaliny silnika diesla jadącego z prędkością autostradową.
Regeneracja pasywna zachodzi samoczynnie podczas jazdy z prędkością 100–130 km/h przez co najmniej 20–30 minut. W tych warunkach temperatura spalin przekracza 350–500°C, a dzięki platynowej powłoce katalitycznej sadza utlenia się do CO2 i wylatuje razem ze spalinami. Filtr czyści się sam — kierowca nic nie robi, komputer niczego nie steruje.
To właśnie dlatego producenci zalecają regularne dłuższe trasy dla samochodów z DPF. Autostrada to dla filtra terapia.
Problem zaczyna się przy wyłącznie miejskim trybie jazdy. Temperatura spalin przy wolnej jeździe, w korkach i na krótkich odcinkach rzadko przekracza 200–250°C. Sadza gromadzi się, regeneracja pasywna nie zachodzi, filtr się zapycha.
—
Regeneracja aktywna — ECU bierze sprawy w swoje ręce
Gdy czujniki wykryją, że ciśnienie spalin przez DPF wzrosło powyżej ustalonego progu (sygnał zgromadzonej sadzy), sterownik silnika uruchamia regenerację aktywną.
Jak działa ten proces krok po kroku:
- Sterownik ECU zwiększa dawkę paliwa w późnym wtrysku (post-injection) — paliwo dostaje się do spalin niemal nie spalone.
- Te węglowodory trafiają na rozgrzany katalityczny przetwornik (DOC) przed DPF i spalają się egzotermicznie, gwałtownie podnosząc temperaturę spalin.
- Temperatura przed DPF osiąga 550–650°C — wystarczającą do wypalenia sadzy.
- Sadza spalona do CO2 opuszcza filtr ze spalinami. Filtr odzyskuje sprawność.
Cały proces trwa 15–20 minut i zachodzi średnio co 300–500 km (przy normalnym trybie jazdy miejsko-trasowego). Podczas regeneracji aktywnej kierowca może zauważyć:
- Delikatny wzrost spalania (nawet o 1–2 l/100 km przez chwilę)
- Lekkie szarpnięcia biegu jałowego
- Charakterystyczny zapach spalin (wypalanie sadzy)
- Nieco wyższy poziom pracy wentylatora chłodnicy
To normalne. Regeneracja aktywna to zaprojektowany cykl pracy, nie usterka.
Ważne: Jeśli regeneracja aktywna zostanie przerwana (np. zatrzymanie silnika po kilku minutach jazdy, zbyt niska prędkość, wejście w tryb awaryjny), sterownik odnotowuje przerwaną regenerację. Kilka przerywanych cykli z rzędu może skutkować awaryjnym zapchaniem filtra, które wymaga już profesjonalnej interwencji — regeneracji DPF w warsztacie lub nawet wymiany.
—
DPF a czujniki — jak sterownik wie, co się dzieje w filtrze
Filtr DPF nie pracuje w izolacji. Wokół niego rozmieszczone są czujniki, które na bieżąco raportują do sterownika ECU aktualny stan filtracji:
Czujnik różnicy ciśnień (differential pressure sensor)
To najważniejszy czujnik w układzie DPF. Mierzy różnicę ciśnienia spalin przed wlotem do filtra i za jego wylotem. Im więcej sadzy zakumulowanej w porach ceramiki, tym większy opór przepływu, tym wyższa różnica ciśnień.
Przy czystym filtrze różnica ciśnień wynosi typowo kilka hPa. Gdy wzrośnie do 40–80 hPa (wartości progowe różnią się między producentami), sterownik inicjuje regenerację aktywną. Gdy przekroczy wartość krytyczną (100–150+ hPa), włącza się kontrolka DPF i sterownik może ograniczyć moc silnika.
Uszkodzenie lub zanieczyszczenie czujnika różnicy ciśnień to częsta przyczyna fałszywych alarmów DPF lub braku regeneracji — warto to sprawdzić przed kosztowną wymianą filtra.
Czujniki temperatury spalin
Układ DPF korzysta z kilku czujników temperatury: przed filtrem, w nim samym i za nim. Dzięki nim sterownik:
- Monitoruje czy warunki do regeneracji pasywnej zostały osiągnięte
- Kontroluje przebieg regeneracji aktywnej (docelowa temperatura 550–650°C)
- Chroni filtr przed przegrzaniem (powyżej 1000–1200°C ceramika może pęknąć lub stopić się — tzw. fusing DPF)
Jak ECU oblicza załadowanie sadzą?
Poza czujnikami sterownik prowadzi też matematyczny model załadowania filtra — na podstawie czasu pracy silnika, stylu jazdy, temperatury spalin i historii regeneracji. To podejście hybrydowe: czujniki potwierdzają to, co model przewiduje. Rozbieżność między nimi może sygnalizować usterkę czujnika lub nieszczelność układu.
—
Dlaczego DPF się zapycha — najczęstsze przyczyny
Filtr DPF może zostać zapchany przez kilka czynników, które często nakładają się na siebie:
Wyłącznie miejski tryb jazdy i krótkie trasy
To przyczyna numer jeden. Przy jeździe na odcinkach poniżej 10 km silnik nie osiąga temperatury roboczej, temperatura spalin jest zbyt niska dla regeneracji pasywnej, a regeneracja aktywna często jest przerywana zanim się zakończy.
Zły olej silnikowy
DPF wymaga oleju z niską zawartością popiołu siarczanowego (kategoria Low SAPS — oznaczenie C1, C2, C3 lub C4). Zwykłe oleje klasy A3/B4 zawierają więcej dodatków fosforowych i siarkowych, które przy spalaniu tworzą popiół (nie sadzę). Popiół w przeciwieństwie do sadzy nie wyspala się podczas regeneracji — kumuluje w filtrze trwale i w końcu go zapycha na dobre.
Uszkodzony lub zanieczyszczony układ EGR
Recyrkulacja spalin (EGR) kieruje część spalin z powrotem do cylindrów, by obniżyć temperaturę spalania i zmniejszyć emisję NOx. Jeśli zawór EGR jest zanieczyszczony lub zacięty w pozycji otwartej, do cylindrów trafia nadmiar spalin bogatych w sadzę — generacja cząstek stałych rośnie wielokrotnie. Uszkodzony turbospężarkę może mieć podobny efekt — oleiste spaliny trafiają do cylindrów i tworzą dodatkową sadzę.
Usterki wtryskiwaczy i układu paliwowego
Nieszczelny wtryskiwacz lub zły kąt wtrysku generuje niecałkowite spalanie, produkując dużo więcej sadzy niż normalnie. Filtr zapycha się kilkakrotnie szybciej.
Niska jakość paliwa
Paliwo z wysoką zawartością siarki zwiększa produkcję popiołu siarczanowego w DPF. W Polsce paliwo sprzedawane na stacjach spełnia normy, jednak różnice między dostawcami mogą wpływać na pracę DPF.
Jeśli chcesz wiedzieć, jak rozpoznać zapchany DPF po objawach — przeczytaj nasz artykuł Objawy zapchania filtra DPF.
—
FAP vs DPF — co różni system Peugeot i Citroën?
Jeśli masz Peugeota, Citroëna lub wczesną Lancię z silnikiem HDi/BlueHDi, prawdopodobnie masz FAP (Filtre à Particules) — francuski odpowiednik DPF.
Zasada filtracji identyczna — wall-flow, ceramiczny rdzeń. Jednak regeneracja działa inaczej.
Systemy FAP używają specjalnego płynu katalitycznego Eolys (lub podobnego), przechowywanego w osobnym baczku (pojemność 5–7 litrów). Niewielka dawka tego płynu jest automatycznie dozowana do zbiornika paliwa i trafia razem z nim do cylindrów. Eolys zawiera organiczne związki ceru (cer to metal ziem rzadkich), które obniżają temperaturę zapłonu sadzy do zaledwie 450–500°C — o 100–150°C niżej niż w systemach DPF bez dodatku.
Dzięki temu system FAP może regenerować się w niższych temperaturach, co jest korzystne przy jeździe miejskiej. Wadą jest konieczność uzupełnienia płynu Eolys co około 80 000–120 000 km (koszt usługi: 300–500 PLN) oraz konieczność stosowania dedykowanego oleju.
Popularne pojazdy z FAP: Peugeot 307/308/407/508, Citroën C4/C5, pierwsze egzemplarze 3008 i 508 oraz Lancia Delta III z silnikami 1.6/2.0 HDi.
—
Jak dbać o DPF — praktyczne zasady
Wiedząc jak działa filtr DPF, możesz zmienić kilka nawyków, które znacząco wydłużą jego żywotność:
1. Regularnie jeździj trasami. Przynajmniej raz na dwa tygodnie wyjed na drogę szybkiego ruchu i jedź 30–40 minut ze stałą prędkością 100–130 km/h. To pozwoli na zakończenie regeneracji pasywnej lub aktywnej.
2. Używaj oleju Low SAPS. Sprawdź w instrukcji pojazdu wymaganą specyfikację oleju (najczęściej ACEA C2 lub C3) i stosuj wyłącznie produkty tej klasy. Wlewanie tańszego oleju „bo przecież ma te same lepkości” może kosztować wymianę DPF za 3000–8000 PLN.
3. Nie przerywaj regeneracji aktywnej. Gdy czujesz, że auto weszło w regenerację (lekki wzrost spalania, zapach), kontynuuj jazdę przez 20–30 minut. Nie zatrzymuj silnika.
4. Serwisuj EGR i wtryskiwacze. Sprawny układ EGR i czyste wtryskiwacze to o 30–50% mniej sadzy trafiającej do DPF.
5. Reaguj na kontrolkę DPF natychmiast. Zapalona kontrolka to nie wyrok — to sygnał, że potrzebna jest regeneracja. Zignorowana przez kilka tygodni zamienia się w kosztowną naprawę. Sprawdź nasz cennik regeneracji DPF — regeneracja profesjonalna jest kilkakrotnie tańsza od wymiany filtra.
6. Sprawdź, czy wymiana jest potrzebna. Nie każdy zapchany DPF wymaga wymiany. Przeczytaj porównanie regeneracja DPF vs wymiana, zanim podejmiesz decyzję.
—
Podsumowanie
Filtr DPF to przemyślane inżyniersko rozwiązanie, które przez lata eksploatacji pracuje niezauważalnie — pod warunkiem, że mu na to pozwolisz. Ceramiczny rdzeń wall-flow wychwytuje ponad 99% cząstek sadzy. Dwa mechanizmy regeneracji — pasywna (autostrada, temperatura 350–500°C) i aktywna (sterownik ECU, temperatura 550–650°C) — samoczynnie utrzymują go w sprawności.
Problem zaczyna się, gdy tryb jazdy, jakość oleju lub usterki innych elementów uniemożliwiają prawidłową regenerację. Wtedy sadza i popiół gromadzą się do poziomu, który powoduje błędy, utratę mocy i — ostatecznie — konieczność profesjonalnej interwencji.
Jeśli Twój DPF już sprawia problemy, skontaktuj się z nami przez formularz zlecenia lub sprawdź dostępne usługi na stronie głównej. Nasi technicy ocenią stan filtra i doradzą najlepsze rozwiązanie — regenerację chemiczną, wypalanie w piecu lub wymianę — w zależności od stopnia zaawansowania usterki.
Więcej pytań? Odpowiedzi na najczęstsze wątpliwości znajdziesz w bazie pytań i odpowiedzi.
—
Źródła: Wikipedia — Filtr cząstek stałych, Rozporządzenie (WE) nr 715/2007 — Norma Euro 5
